Detaillierte Informationen

Verfahrensweg X 6000 mm
Verfahrensweg Y 1200 mm
Verfahrensweg Z 100 mm
Anzahl der Achsen 3
Stellungen von die Werkzeugwechsel 18
Vakuumpumpe 140 m³/h
CNC Sorte
-------------------
Gewicht 7500 kg
Betriebsstunden
Einschaltstunden
Zustand gut
CE-Norm ---------
Status

Beschreibung

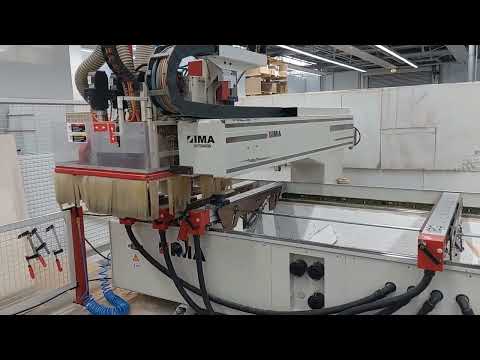

CNC-Bearbeitungszentrum, 4-Achs
Marke: IM
Typ: BIMA 410, 120/600
Jahr: 2001

Technische Daten:
- Bearbeitungsbereich: X 6000 mm
- mit Standardeinheiten: Y 1200 mm

- max. Spannhöhe ab Oberkante Sauger Z1: 100 mm

- Arbeitstischhöhe: ca. 1000mm

Veränderbarer Feldbereich:
- Einzelprozess: X 2 x 2900 mm
- Freiraum in der Mitte: X 200 mm

- mit Pendelprozess: X 2 x 2400 mm
- Leerraum in der Mitte: X 1200 mm

- Arbeitsgeschwindigkeit: max. 40m/min.
- Eilgang: X-/Y-Achse 80 m/min., Z-Achse 25 m/min.
- Beschleunigung: 3 m/sek

Ausrüstung
- 1 zentrale integrierte CNC-Achse 360° drehbar
- Massive statisch und dynamisch steife Stahlkonstruktion.
- In X-Richtung verschiebbare Stütze mit Ausleger.
- Zentralschmierung
- 2 Vakuumpumpen 140m³/h

- elektr. Sicherheitsmatten

- 1 Anschlag rechts und links, fest in X-Richtung angeordnet
- 8 Konsolen
- 2 hintere Anschläge für größere Teile, bestellt an Arm 1+3 und 6+8
- Die Vakuumsauger werden durch das patentierte 2-Umlauf-Spannsystem fixiert, sodass keine Schläuche benötigt werden.
- 1 programmgesteuerter Vakuumanschluss pro Arbeitsfeld zur Aufnahme der Becher, Ausstattung für 2 Plätze.
- 8 Stützschienen

Hauptspindel ab Baujahr 2021, 12 kW
- Werkzeugaufnahme: HSK F63, Kegel Ø 38mm
- Spindel ist flüssigkeitsgekühlt
- Werkzeuggewicht: max. 6 kg
- Drehrichtung: Rechts-/Linkslauf
- Rotationsgeschwindigkeit: stufenlos
- Frequenzgeregelter Antrieb

1 automatisches Werkzeugmagazin mit 18 Plätzen
- Belastbarkeit: max. 60 kg
- Werkzeuglänge: max. 150mm
- Werkzeug-Ø:
max. 100 mm bei Ausnutzung der vollen Kapazität,
max. 150 mm an benachbarten freien Positionen

1 Adaptereinheit Säge 90 Grad fix, Ø 200mm
- Drehung: max. 15000 U/min

1 Adaptereinheit Säge, 0-100° schwenkbar

1 vertikale Bohreinheit
- Hub: pneumatisch
- Anzahl Spindeln: 9
- Spindelabstand: 32 mm
- Spindelhub: 45 mm
- Antrieb: 2 x 1 kW, 150 Hz
- Drehrichtung: rechte Seite
- Rotationsgeschwindigkeit: 6000 - 900 UpM
- Werkzeugaufnahme: Ø 10H7
- Gesamtlänge der Bohrer: max. 77mm
- Dill-Ø: max. 20mm

1 vertikale Bohreinheit
- Hub: pneumatisch
- Anzahl Spindeln: 11
- Spindelabstand: 32 mm
- Spindelhub: 45 mm
- Antrieb: 2 x 1 kW, 150 Hz
- Drehrichtung: rechte Seite
- Rotationsgeschwindigkeit: 6000 - 900 UpM
- Werkzeugaufnahme: Ø 10H7
- Gesamtlänge der Bohrer: max. 77mm
- Bohrer-Ø: max. 20mm

IMAwinCAD für BIMA-Maschinen ohne Verleimeinheit
- Auswählbare Makros zum Bohren, Sägen, Fräsen
- Vollständige CA-Funktionalität
- autom. Programmierung für Vakuumsauger
DXF-Schnittstelle

LED-Setup-Unterstützung für 8 Konsolen

Maschinengewicht: ca. 7500 kg

Bitte beachten Sie, dass diese Beschreibung automatich übersetzt wurde. Für weitere Informationen stehen wir Ihnen gerne zur Verfügung. Die Angaben in dieser Anzeige sind unverbindlich. Wir empfehlen, die Details vor einem Kauf mit dem Verkäufer zu überprüfen.
